一、概述

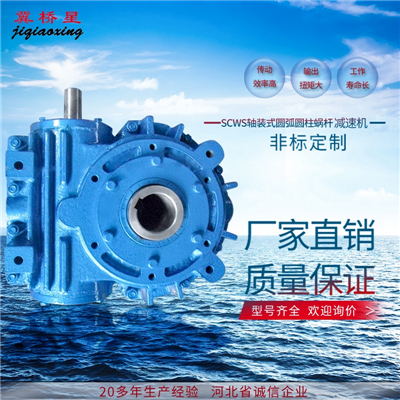

軸裝式圓弧圓柱蝸桿減速機（JB/T6387 — 1992）直接套裝在工作機主軸上，包括 SCWU ，SCWS，SCWO 三個系列。主要應用于冶金、礦山、起重、運輸、化工、建筑等機械設備的減速傳動。
工作條件：減速器蝸桿軸轉速不_過 1500 r/min；工作環(huán)境溫度為－ 40～40 ℃，當工作環(huán)境溫度低于0 ℃時，啟動前潤滑油_加熱到0 ℃以上；減速器可正、反向運轉。
二、型號與標記

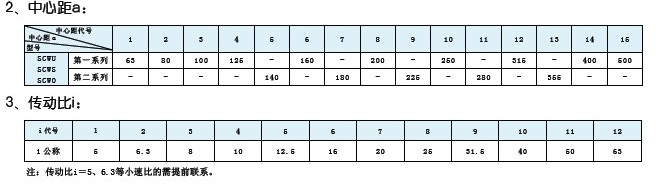

1.本機結構為單級，包括以下四種型號

（1）SCWU 型—蝸桿在蝸輪之下型；

（2）SCWS 型—蝸桿在蝸輪之側型；

（3）SCWO 型—蝸桿在蝸輪之上型。

（4）SCWV1型—蝸桿軸線在垂直方向型

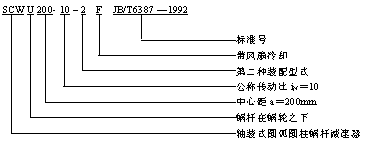

標記示例：

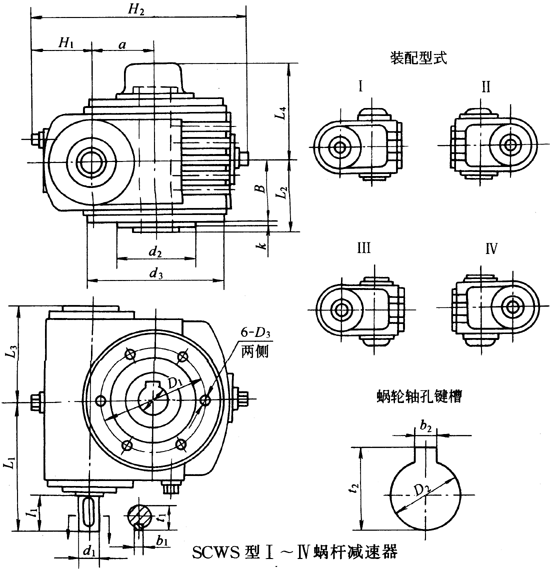

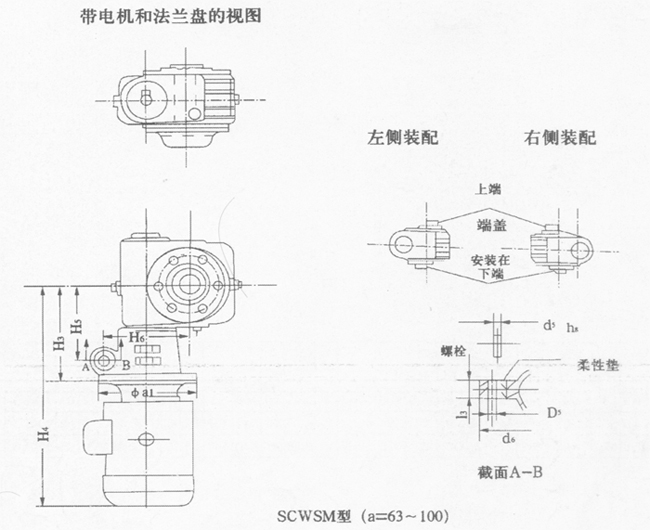

型號＼尺寸	a	d3	i＜16					i≥16					D2（H7）
			d1（j6）	l1	b1	t1	L1	d1（j6）	l1	b1	t1	L1
SCWS63	63	150	19	28	6	21.5	128	19	28	6	21.5	128	30
SCWS80	80	175	24	36	8	27	151	24	36	8	27	151	40
SCWS100	100	218	28	42	8	31	182	24	36	8	27	176	50

型號＼尺寸	b2	t2	L2	L3	L4	H1	H2	D1	D3	B	d2	k	m/kg
SCWS63	8	33.3	70	97	95	60	220	102	M8×16	63	80	3	17
SCWS80	12	43.3	75	112	106	66	267	125	M8×16	69	100	3	24
SCWS100	,14	53.8	95	140	140	85	325	150	M10×20	80	120	3	41

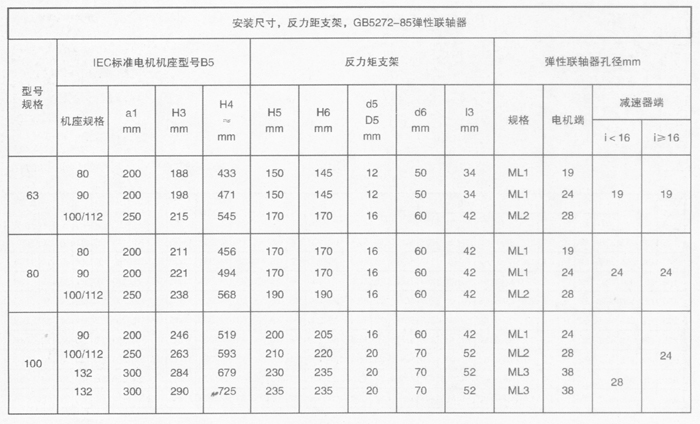

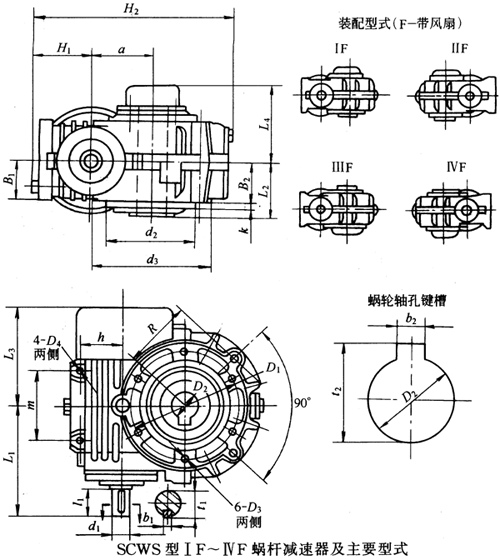

SCWS型蝸桿減速器IF～IVF裝配型式主要尺寸 /mm

型號＼尺寸	a	d3	i＜16					i≥16					D2（H7）	b2	t2	L2
			d1	l1	b1	t1	L1	d1	l1	b1	t1	L1
SCWS125	125	235	32k6	58	10	35	218	28j6	42	8	31	202	60	18	64.4	107
SCWS140	140	265	38k6	58	10	41	228	28j6	42	8	31	212	65	18	69.4	120
SCWS160	160	300	42k6	82	12	45	277	32k6	58	10	35	253	70	20	74.9	125
SCWS180	180	330	42k6	82	12	45	292	32k6	58	10	35	268	80	22	85.4	137.5
SCWS200	200	365	48k6	82	14	51.5	324	38k6	58	10	41	300	85	22	90.4	143
SCWS225	225	415	48k6	82	14	51.5	342	38k6	58	10	41	318	95	25	100.4	160
SCWS250	250	475	55k6	82	16	59	380	42k6	82	12	45	380	105	28	111.4	168
SCWS280	280	540	60m6	105	18	64	430	48k6	82	14	51.5	407	115	32	122.4	180
SCWS315	315	600	65m6	105	18	69	470	48k6	82	14	51.5	447	125	32	132.4	200



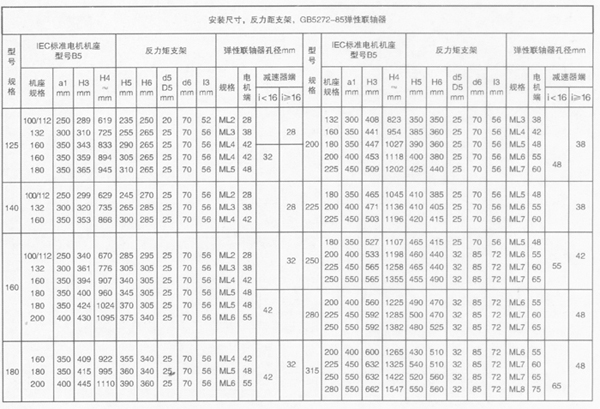

型號＼尺寸	L3	L4	H1	H2	D1	D3	D4	B1	B2	m	R	h	d2（h8）	k	m/kg
SCWS125	202	143	105	380	210	M12×24	13×35	84	84	145	135	80	180	10	80
SCWS140	220	152	125	433	235	M12×24	13×35	95	95	160	150	105	200	10	108
SCWS160	245	158	125	470	270	M12×24	13×35	95	95	170	170	95	220	10	138
SCWS180	260	175	150	530	290	M16×30	17×45	110	110	200	190	125	245	12	183
SCWS200	295	185	148	580	320	M16×30	17×45	115	115	250	213	110	245	12	243
SCWS225	320	198	170	640	360	M16×30	17×45	130	130	280	235	145	265	12	286
SCWS250	360	203	150	682	420	M16×30	17×45	135	135	320	265	125	280	12	350
SCWS280	390	227	165	755	450	M20×38	21×55	150	150	380	295	130	350	14	483
SCWS315	430	252	195	850	520	M20×38	21×55	170	170	410	340	150	380	15	655
