當前位置：首頁>產品>圓弧齒蝸輪蝸桿減速機>SCWO軸裝式圓弧圓柱蝸桿減速機

SCWO軸裝式圓弧圓柱蝸桿減速機

SCWO軸裝式圓弧圓柱蝸桿減速機（JB/T6387 — 1992）直接套裝在工作機主軸上，包括 SCWU ，SCWS，SCWO 三個系列。

產地：河北省滄州市吳橋

供應商：河北橋星減速機制造有限公司

電話：0317-7364606 傳真：0317-7369606

SCWO軸裝式圓弧圓柱蝸桿減速機詳細介紹

一、概述
軸裝式圓弧圓柱蝸輪蝸桿減速機（JB/T6387 — 1992）直接套裝在工作機主軸上，包括 SCWU ，SCWS，SCWO 三個系列。主要應用于冶金、礦山、起重、運輸、化工、建筑等機械設備的減速傳動。
工作條件：減速器蝸桿軸轉速不_過 1500 r/min；工作環境溫度為－ 40～40 ℃，當工作環境溫度低于0 ℃時，啟動前潤滑油_加熱到0 ℃以上；減速器可正、反向運轉。

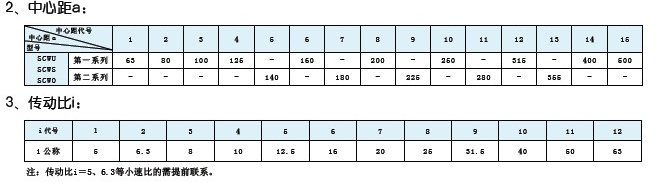

二、型號與標記

1.本機結構為單級，包括以下四種型號

（1）SCWU 型—蝸桿在蝸輪之下型；

（2）SCWS 型—蝸桿在蝸輪之側型；

（3）SCWO 型—蝸桿在蝸輪之上型。

（4）SCWV1型—蝸桿軸線在垂直方向型
標記示例：

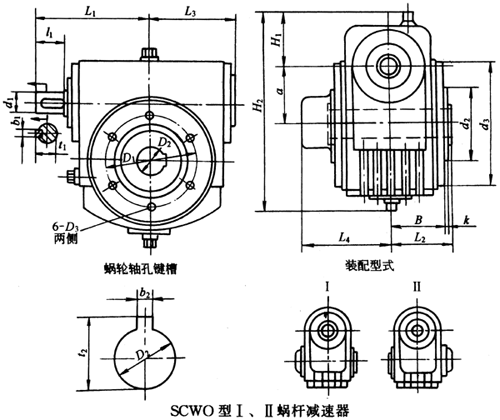

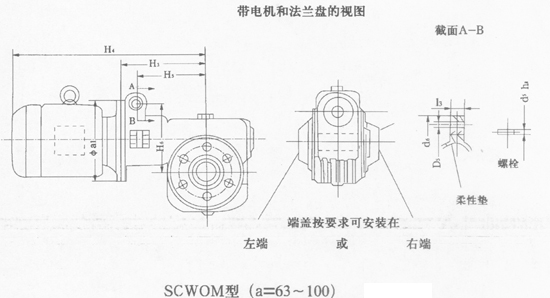

SCWO型減速器I、II裝配型式主要尺寸 /mm

型號＼尺寸	a	d3	i＜16					i≥16					D2（H7）
型號＼尺寸	a	d3	d1（j6）	l1	b1	t1	L1	d1（j6）	l1	b1	t1	L1	D2（H7）
SCWO 63	63	150	19	28	6	21.5	128	19	28	6	21.5	128	30
SCWO80	80	175	24	36	8	27	151	24	36	8	27	151	40
SCWO100	100	218	28	42	8	31	182	24	36	8	27	176	50

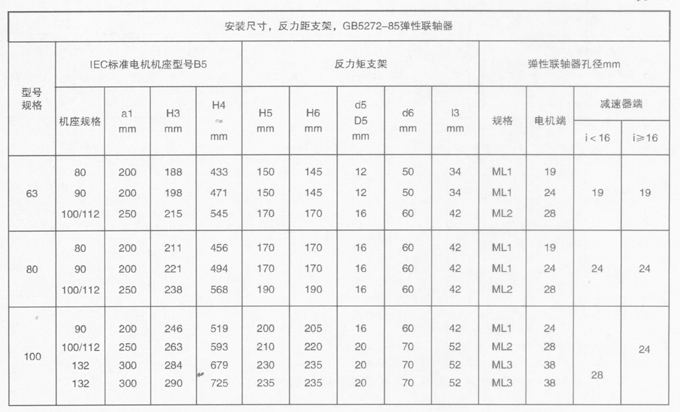

型號＼尺寸	b2	t2	L2	L3	L4	H1	H2	D1	D3	B	d2（h8）	k	m/kg
SCWO 63	8	33.3	70	97	95	60	220	102	M8×16	63	80	3	17
SCWO80	12	43.3	75	110	106	66	267	125	M8×16	69	100	3	24
SCWO100	14	53.8	86	130	140	85	325	150	M10×20	80	120	3	41

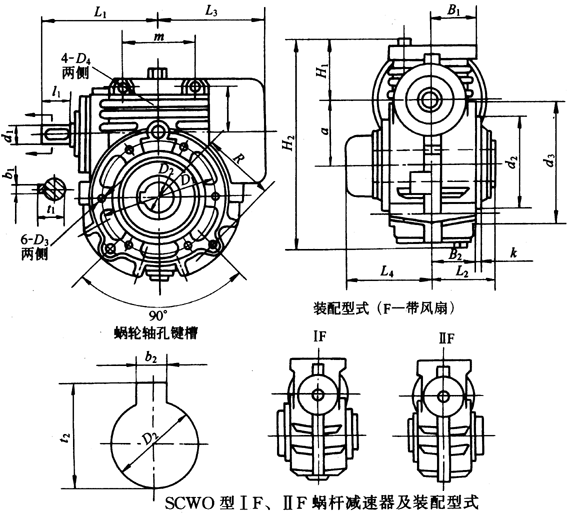

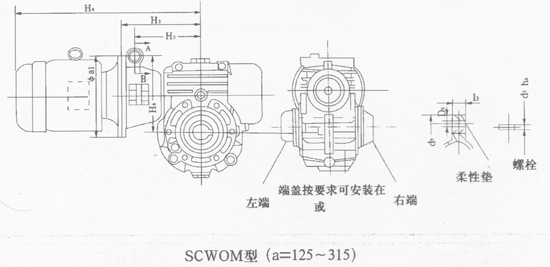

SCWO型ⅠF、ⅡF蝸桿減速器及裝配型式 /mm

型號＼尺寸	a	d3	i＜16					i≥16					D2（H7）	b2	t2	L2
型號＼尺寸	a	d3	d1	l1	b1	t1	L1	d1	l1	b1	t1	L1	D2（H7）	b2	t2	L2
SCWO125	125	235	32k6	58	10	35	218	28j6	42	8	31	202	60	18	64.4	107
SCWO140	140	265	38k6	58	10	41	228	28j6	42	8	31	212	65	18	69.4	120
SCWO160	160	300	42k6	82	12	45	277	32k6	58	10	35	253	70	20	74.9	125
SCWO180	180	330	42k6	82	12	45	292	32k6	58	10	35	268,	80	22	85.4	137.5
SCWO200	200	365	48k6	82	14	51.5	324	38k6	58	10	41	300	85	22	90.4	143
SCWO225	225	415	48k6	82	14	51.5	342	38k6	58	10	41	318	95	25	100.4	160
SCWO250	250	475	55k6	82	16	59	380	42k6	82	12	45	380	105	28	111.4	168
SCWO280	280	540	60m6	105	18	64	430	48k6	82	14	51.5	407	115	32	122.4	180
SCWO315	315	600	65m6	105	18	69	470	48k6	82	14	51.5	447	125	32	132.4	200

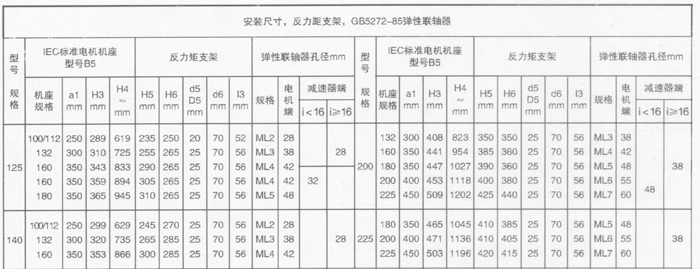

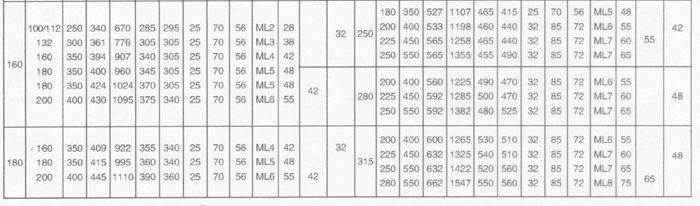

型號＼尺寸	L3	L4	H1	H2	D1	D3	D4	B1	B2	m	R	d2（h8）	k	m/kg
SCWO125	202	143	105	380	210	M12×24	13×35	84	84	145	135	180	10	80
SCWO140	220	152	125	433	235	M12×24	13×35	95	95	160	150	200	10	108
SCWO160	245	158	125	470	270	M12×24	13×35	95	95	170	170	220	10	138
SCWO180	260	175	150	530	290	M16×30	17×45	110	110	200	190	245	12	183
SCWO200	295	185	148	580	320	M16×30	17×45	115	115	250	213	245	12	243
SCWO225	320	198	170	640	360	M16×30	17×45	130	130	280	235	265	12	286
SCWO250	360	203	150	682	420	M16×30	17×45	135	135	320	265	280	12	350
SCWO280	390	227	165	755	450	M20×38	21×55	150	150	380	295	350	14	483
SCWO315	430	252	195	850	520	M20×38	21×55	170	170	410	340	380	15	655
