一、概述
    WH系列圓弧齒圓柱蝸桿減速機，符合部頒標準jB2318—79，達到標準化、系列化的要求。適用于冶金、礦山、起重、運輸、化工、建筑等各種機械設備的減速傳動。本系列減速器輸入功率范圍在0.4～l 63Kw之間；輸出扭矩在Il～2600kgf·m之間，輸入軸轉數一般不大于l 500轉／分；高速軸可正反兩向運轉；工作環境溫度為一40℃～45℃·當工作環境溫度低于0℃時，起動前潤滑油_加溫到0℃以上。
二、型號、規格、示例、中心距、傳動比
2.1 型號
    減速器的型號，包括減速器的系列號、中心距、傳動比及裝配型式。
    減速器型號中的“w、H、T、X、s、c”分別為“蝸、弧，通、下、上、側”的漢語拼音字頭，組合為
    WHT一蝸桿可以在蝸輪之下、之上、之側的通用型圓弧齒圓柱蝸桿減速器；
    WHX一蝸桿在蝸輪之下的圓弧齒圓柱蝸桿減速器，
    WHS一蝸桿在蝸輪之上的圓弧齒圓柱蝸桿減速器；
    WHC一蝸桿在蝸輪之側的圓弧齒圓柱蝸桿減速器。
2.2 減速器的規格
    中心距一用實際數字表示，單位為厘米t
    傳動比一用公稱傳動比表示t

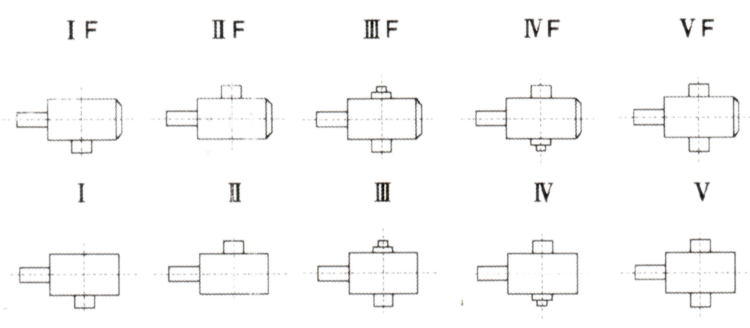

    裝配型式一用羅馬數字I、Ⅱ、Ⅲ……表示，帶風扇的在其后加“F”字母表示。

2.3減速器的中心距a

2.4減速器的公稱傳動比及傳動比代號

傳動比代號	1	2	3	4	5	6	7	8	9
公稱傳動比i	8	10	12.5	16	20	25	31.5	40	50

注：減速器的實際傳動比的相對誤差不大于±5%

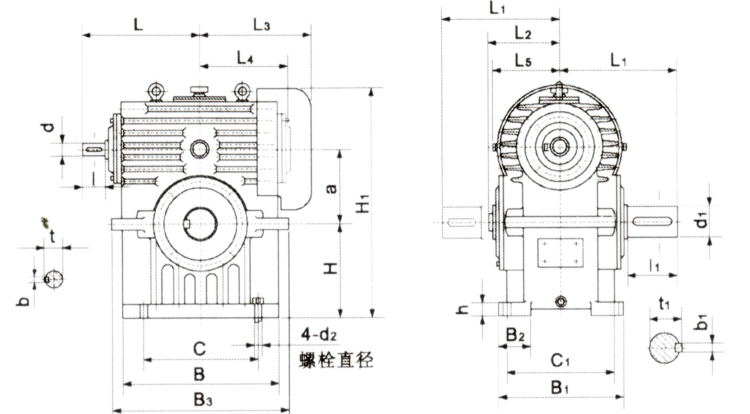

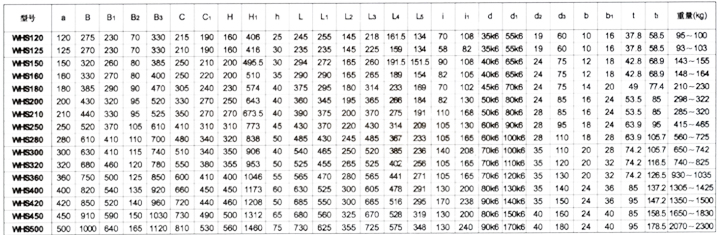

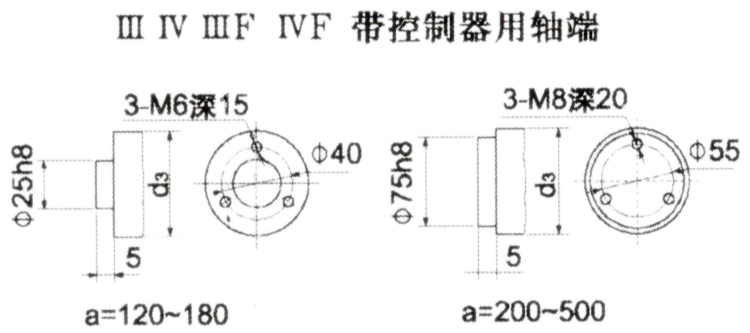

三、型號及外形安裝尺寸

圓弧齒圓柱蝸桿減速器的額定輸入功率P1及額定輸出轉矩T2表
