一、概述
CW系列圓弧圓柱蝸桿減速機采用單級蝸桿減速傳動,符合行業推薦性標準JB/T7935—95(原國標GB9147—88),此標準達到_九十年代水平。全系列共包括三種型號,16種中心距,12種速比。輸入功率范圍在0.39~189kw之間,輸出扭距在107~13500N·m之間。
圓弧圓柱蝸桿軸可正,反兩個方向運輸,輸入轉速不_過1500r/min,工作環境溫度為一40~40℃。當工作環境溫度低于0℃時,起動前潤滑油_加熱到O℃以上一當工作環境溫度高于40℃時,_采取冷卻措施。
二、型號、中心距、傳動比、標記示例
2.1型號,中心距
本系列減速器包括:
CWU一蝸桿在蝸輪之下的圓弧圓柱蝸稈減速機;

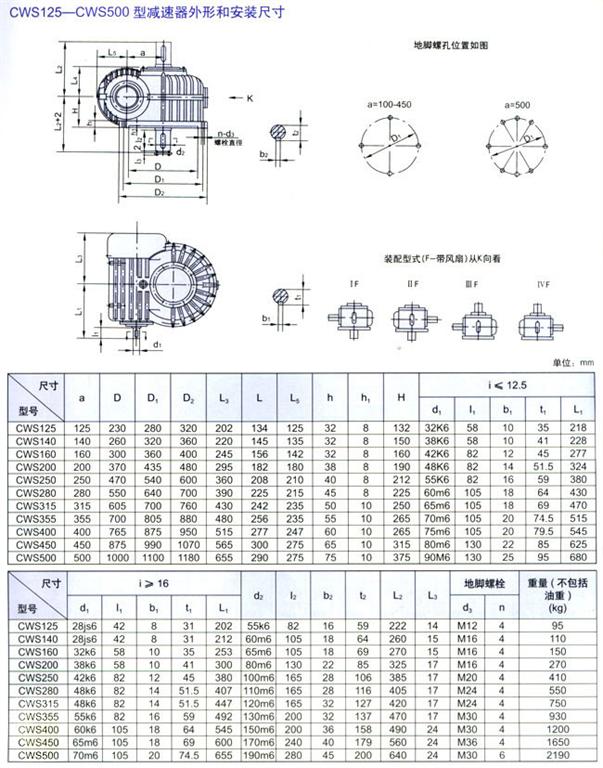

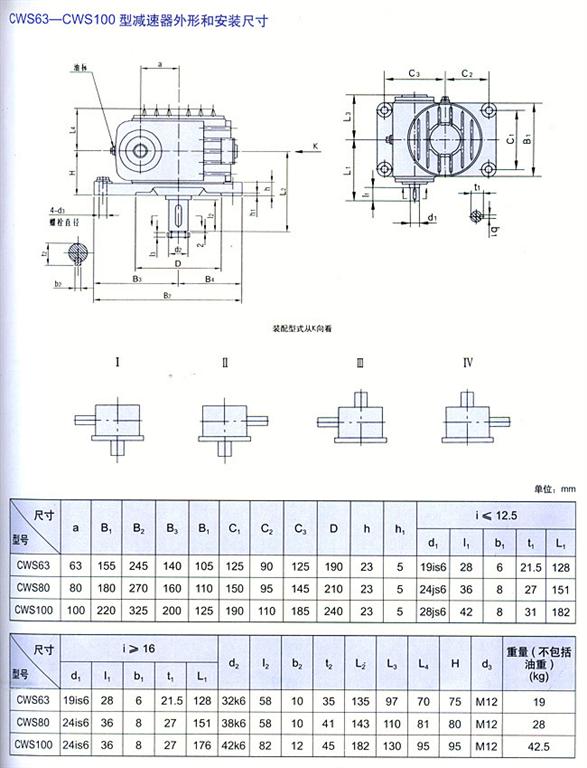

CWS一蝸桿在蝸輪之側的圓弧圓柱蝸桿減速機;
CWO一蝸桿在蝸輪之上的圓弧圓柱蝸桿減速機
三種型號及a=63~500mm,16種中心距。

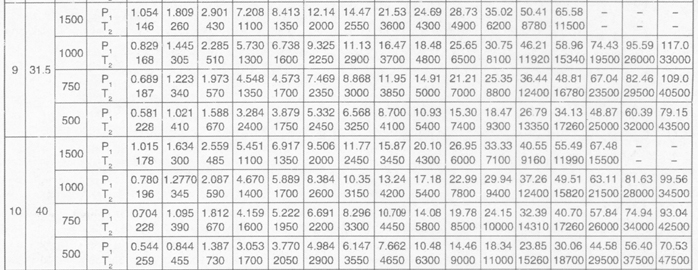

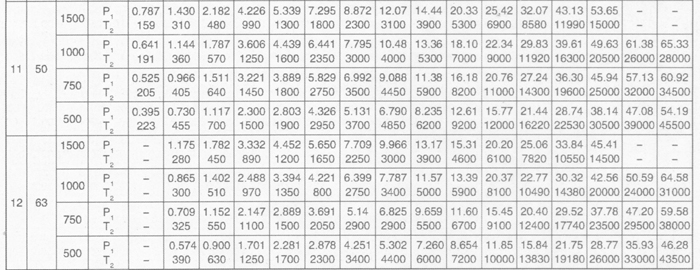

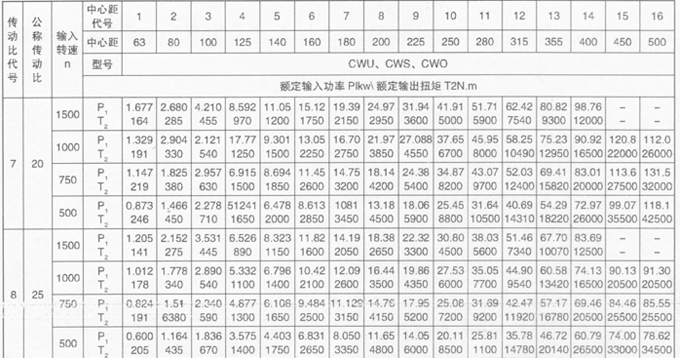

CW系列圓弧圓柱蝸桿減速機的公稱傳動比及額定輸入功率P1和額定輸出扭矩T2
