一、概述
CW系列圓弧圓柱蝸桿減速器采用單級蝸桿減速傳動，符合行業推薦性標準JB／T7935—95（原國標GB9147—88），此標準達到_九十年代水平。全系列共包括三種型號，16種中心距，12種速比。輸入功率范圍在0．39～189kw之間，輸出扭距在107～13500N·m之間。
圓弧圓柱蝸桿軸可正，反兩個方向運輸，輸入轉速不_過1500r／min，工作環境溫度為一40～40℃。當工作環境溫度低于0℃時，起動前潤滑油_加熱到O℃以上一當工作環境溫度高于40℃時，_采取冷卻措施。

二、型號、中心距、傳動比、標記示例
2．1型號，中心距
本系列減速器包括：
CWU一蝸桿在蝸輪之下的圓弧圓柱蝸稈減速器；
CWS一蝸桿在蝸輪之側的圓弧圓柱蝸桿減速器；
CWO一蝸桿在蝸輪之上的圓弧圓柱蝸桿減速器三種型號及a=63～500mm，16種中心距。
本系列減速器型號和中心距見下表 單位：mm
2.2公稱傳動比
公稱傳動比i和傳動比代號見下表
2.3標記示例

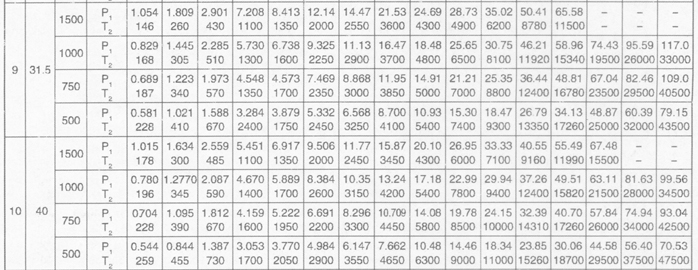

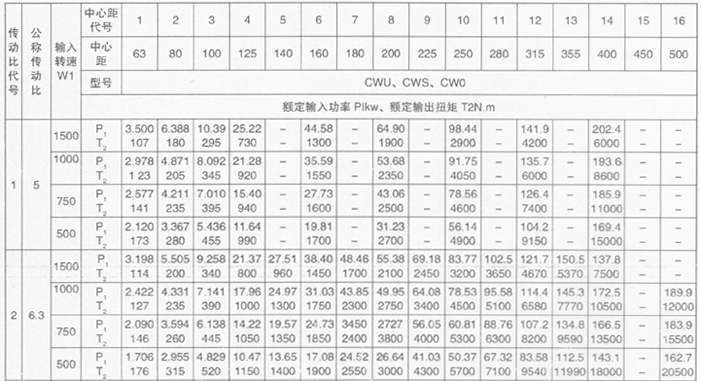

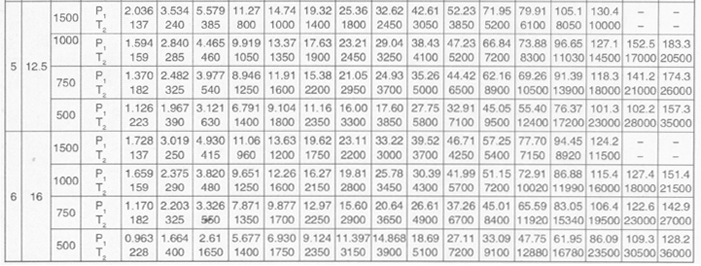

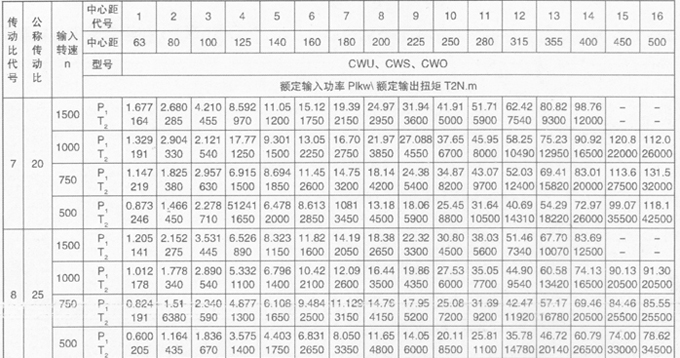

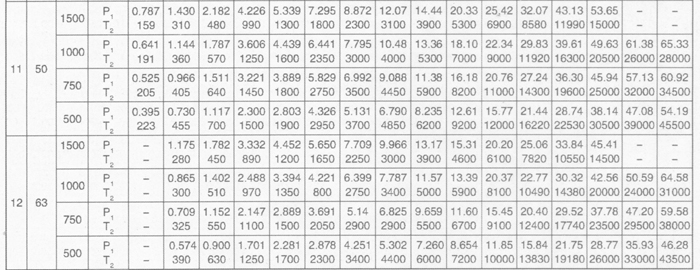

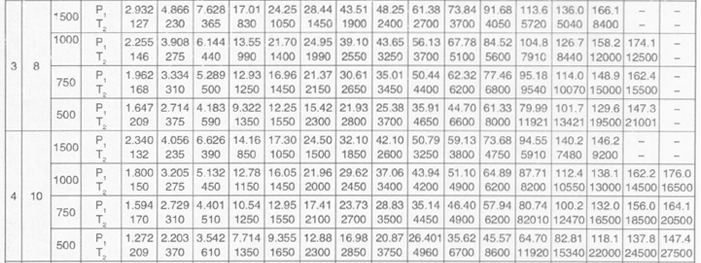

CW系列圓弧圓柱蝸桿減速機的公稱傳動比及額定輸入功率P1和額定輸出扭矩T2
