一、概述

TP系列平面包絡環面蝸桿減速器（JB/T9051-199-）為平面一次包絡蝸桿傳動，傳動TPU、TPS、TPA三種形式，適合于冶金、礦山、起重、運輸、建筑、石油、化工、航天、航海設備或精密傳動的減速傳動。

工作條件：蝸桿轉速不_過1500r/min；工作環境溫度為+40-40。C，當工作環境溫度0^。C以下時，啟動前潤滑油_加熱到0^。C以上，或采用低凝固點的潤滑油；當環境溫度_過40^。C時，需采取強迫冷卻措施。

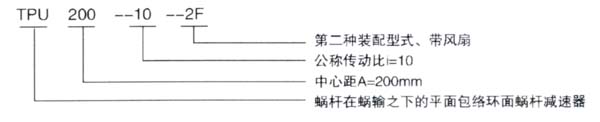

二、型號
該減速器系列有四種型式：TPG、TPU、TPA、TPS 其中TP-平面包絡環面蝸桿組合為
A：TPG-通用型平面包絡環蝸桿減速器，蝸桿可在蝸輪之上、之下、水平之側或垂直在側
B：TPA-蝸桿在蝸輪之上的平面包絡環面蝸桿減速器。
C：TPU-蝸桿在蝸輪之下的平面包絡環面蝸桿減速器。

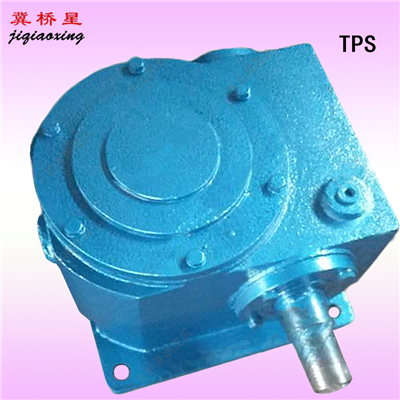

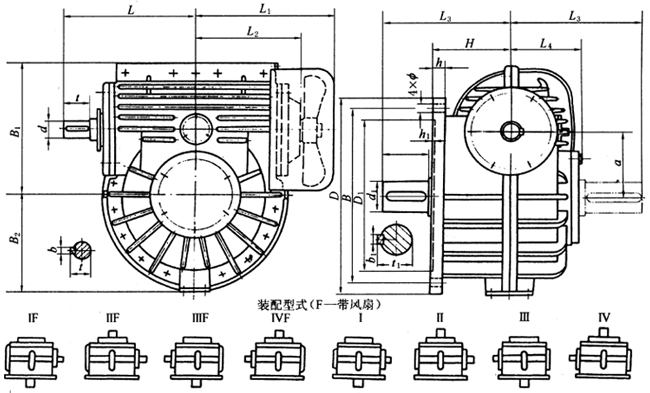

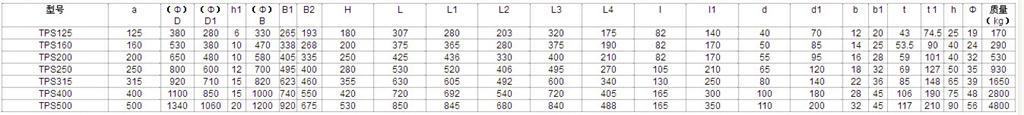

D：TPS-蝸桿在蝸輪之側的平面包絡環面蝸桿減速器。

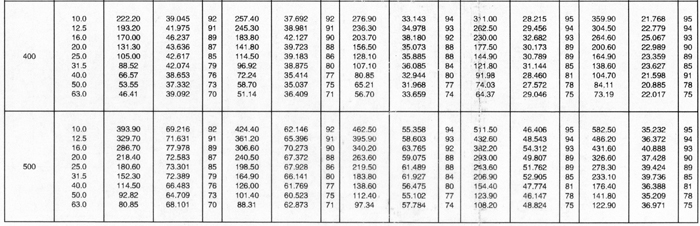

三、型號及傳動比

型號		中心距a
TPG	_系列	80	100	—	—	—	—	—	—	—	—	—	—	—
	_系列	—	—	—	—	—	—	—	—	—	—	—	—	—
TPU	_系列	125	—	160	—	200	—	250	—	315	—	400	—	500
	_系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPS	_系列	125	—	160	—	200	—	250	—	315	—	400	—	500
	_系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPA	_系列	125	—	160	—	200	—	250	—	315	—	400	—	500
	_系列	—	140	—	180	—	224	—	280	—	355	—	450	—

注：優先選用_系列，表中_系列的中心距僅提出型式規格。

蝸桿螺旋線方向?yàn)橛倚?/div>



一實體模型	二實體模型
三實體模型	四實體模型
