一、概述

TP系列平面包絡環面蝸桿減速器（JB/T9051-199-）為平面一次包絡蝸桿傳動，傳動TPU、TPS、TPA三種形式，適合于冶金、礦山、起重、運輸、建筑、石油、化工、航天、航海設備或精密傳動的減速傳動。

工作條件：蝸桿轉速不_過1500r/min；工作環境溫度為+40-40。C，當工作環境溫度0^。C以下時，啟動前潤滑油_加熱到0^。C以上，或采用低凝固點的潤滑油；當環境溫度_過40^。C時，需采取強迫冷卻措施。



二、型號

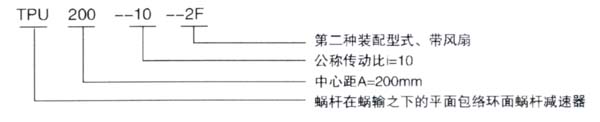

該減速器系列有四種型式：TPG、TPU、TPA、TPS 其中TP-平面包絡環面蝸桿組合為
A：TPG-通用型平面包絡環蝸桿減速器，蝸桿可在蝸輪之上、之下、水平之側或垂直在側
B：TPA-蝸桿在蝸輪之上的平面包絡環面蝸桿減速器。
C：TPU-蝸桿在蝸輪之下的平面包絡環面蝸桿減速器。
D：TPS-蝸桿在蝸輪之側的平面包絡環面蝸桿減速器。

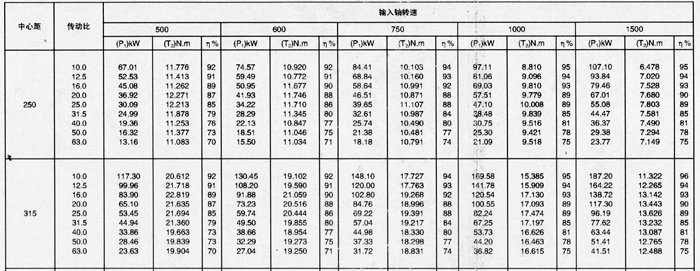

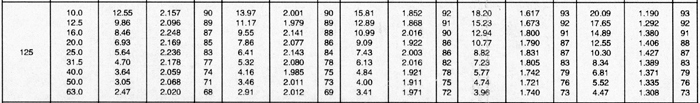

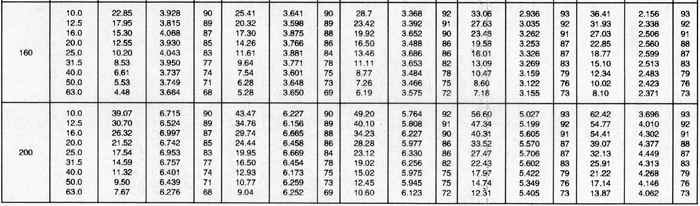

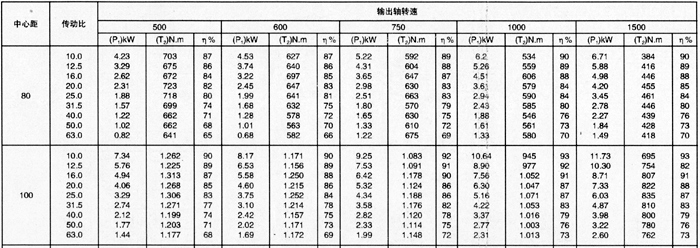

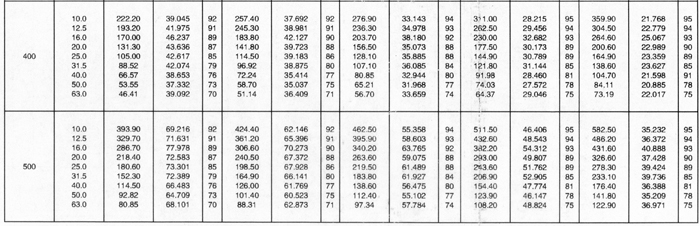

三、型號及傳動比

型號		中心距a
TPG	_系列	80	100	—	—	—	—	—	—	—	—	—	—	—
	_系列	—	—	—	—	—	—	—	—	—	—	—	—	—
TPU	_系列	125	—	160	—	200	—	250	—	315	—	400	—	500
	_系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPS	_系列	125	—	160	—	200	—	250	—	315	—	400	—	500
	_系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPA	_系列	125	—	160	—	200	—	250	—	315	—	400	—	500
	_系列	—	140	—	180	—	224	—	280	—	355	—	450	—

注：優先選用_系列，表中_系列的中心距僅提出型式規格。

蝸桿螺旋線方向?yàn)橛倚?/div>

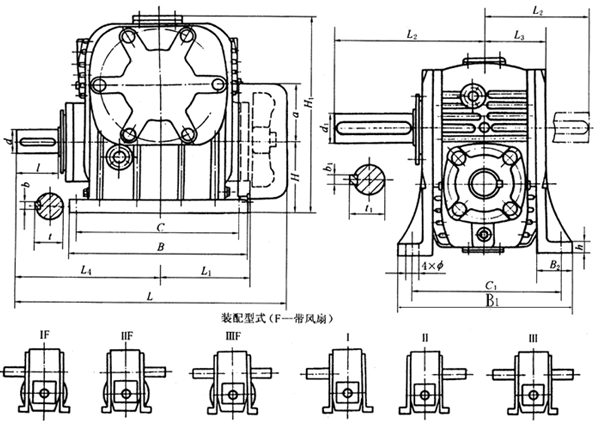

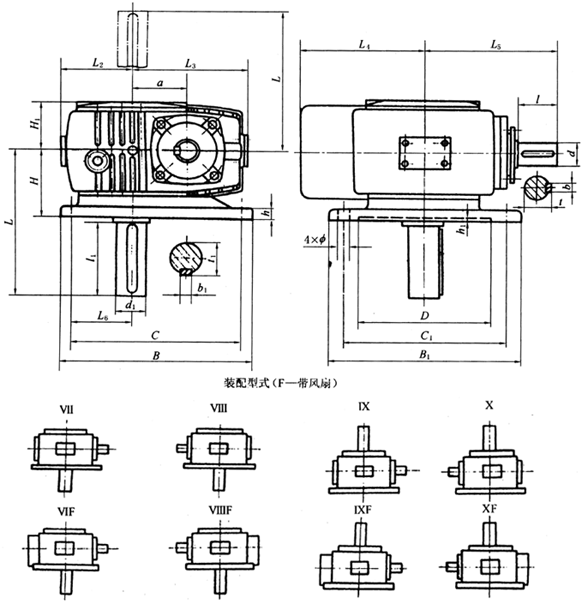

型號	a	（φ）D	h1	B	B1	C	C1	H	H1	L	L2	L3	L4	L5	l	l1	d	d1	b	b1	t	t 1	L6	h	Ф	質量
TPG80	80	140	5	270	260	240	230	110	86	210	100	180	180	201	58	110	35	45	10	14	38	48.5	75	18	19	53
TPG100	100	170	5	300	300	260	260	125	102	235	125	203	210	254	82	110	40	55	12	16	43	59	90	20	19	85

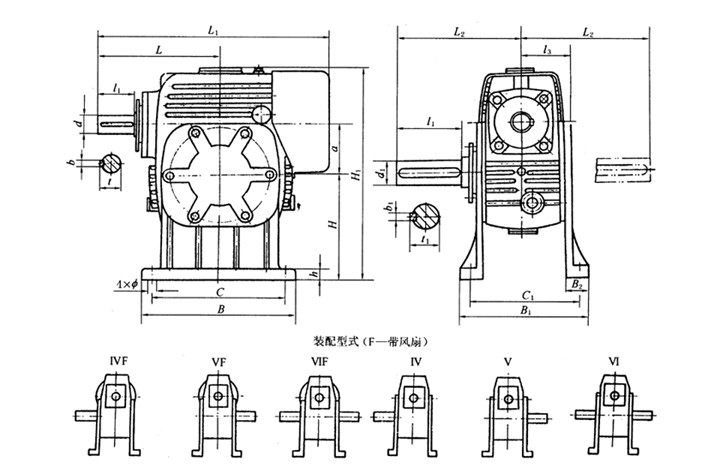

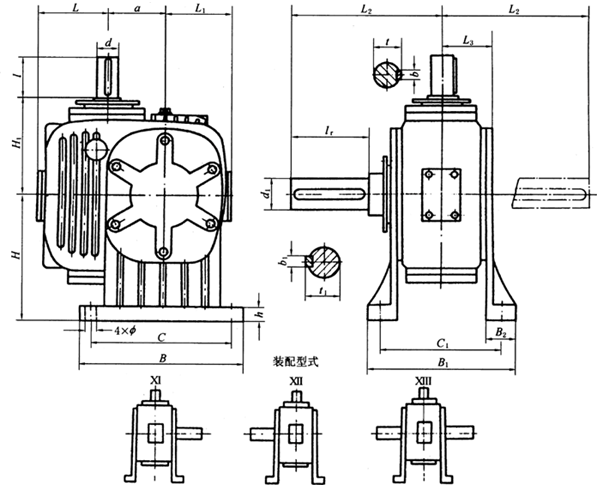

型號	a	B	B1	C	C1	H1	H	B2	L	L1	L2	L3	l	l1	d	d1	t	t 1	b	b1	h	Ф	質量
TPG80	80	230	242	220	206	143	180	50	100	98	210	86	58	110	35	45	38	48.5	10	14	18	19	53
TPG100	100	270	284	220	240	172	210	58	106	123	235	100	82	110	40	55	43	59	12	16	20	19	85
