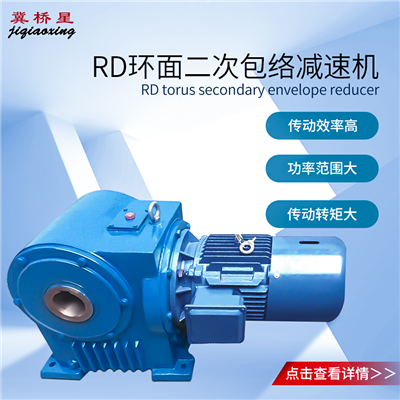

RD平面二次包絡蝸桿減速機

RD平面二次包絡蝸桿減速機蝸桿和蝸輪在嚙合中同時有兩條接觸線進入工作區域。這和增加嚙合齒數一樣，可提高承載能力。

產地：河北省滄州市吳橋

供應商：河北橋星減速機制造有限公司

電話：0317-7364606 傳真：0317-7369606

RD平面二次包絡蝸桿減速機詳細介紹

RD系列二次包絡蝸輪減速機特點
本系列減速器是引進美國羅可普公司（ROKOPCO/U.S.A）_技術而生產的冶金行業專用減速器，其承載能力大，結構緊湊、合理、體積小、廣泛適用于冶金軋鋼機組中拉矯機，引錠桿存放裝置及振動裝置。

采用軸裝式結構，易于同工作機械相聯。

箱體采用樹脂砂鑄造，結構緊湊，外形美觀。

傳動比可隨用戶要求而變。

基本參數

型號	中心距	傳動比	輸入功率（KW）	輸入轉速	傳動效率（%）	允許工作油溫（℃）	用途
RD-11-7.5	125	7.5	11	1750	90	10-100	①*
RD-11-10	125	10	11	1750	90	10-100	①
RD-11-12.5	125	12.5	11	1750	89	10-100	①
RD-4-240	180	240	4	1500	63	10-100	②*
RD-5.5-200	200	200	5.5	1500	66	10-100	③*
RD-5.5-280	200	280	5.5	1500	60	10-100	③

RD系列二次包絡減速器型號說明及注意事項

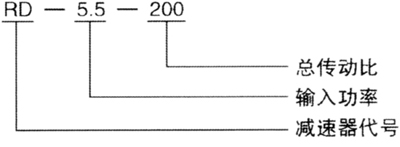

型號說明：

注意事項：
1._使作N320蝸輪油或Mobil SHC634 合成齒輪油。

2.尺寸及規格如有變更，恕不另行通知。

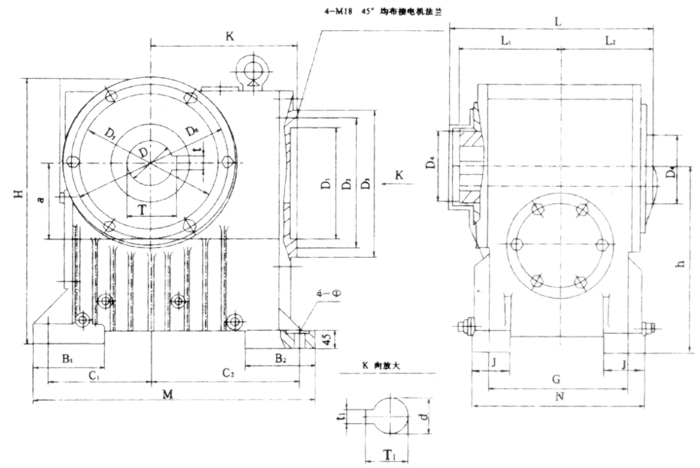

RD系列二次包絡減速器外形及安裝尺寸

型號＼尺寸	a	B1	B2	C1	C2	M	J	G	N	H	h	K	L	L1
-7.5 RD-11 -10 -12.5	125	115	190	175	255	480	68	230	280	495	300	243	340	150
RD-4 -240	180	162	150	225	325	620	85	300	375	612.5	420	318	453	220
RD-5.5 -200 -280	200	80	80	145	305	500	80	340	390	636	440	373	484	210

型號＼尺寸

-7.5

RD-11 -10

-12.5

150

φ280

φ315

φ125

φ90

95.4

φ32

34.8

φ20

RD-4 12.5

-240

200

φ260

φ300

φ340

φ160

φ300

φ100

106.4

φ28

31.3

φ24

RD-5.5 -200

-280

210

φ280

φ315

φ355

φ160

φ315

φ100

106.4

φ32

34.8

φ20
