一、概述
    KW系列錐面包絡圓柱蝸桿減速器（JB／T5559一1991）采用ZKl蝸桿，即錐面包絡圓柱蝸桿，承載能力較
大，傳動效率高，使用壽命長。主要適用于冶金、礦山、起重、運輸、化工、建筑、輕工等行業(yè)。
    工作條件：蝸桿輸入轉速不_過1500r／rainI工作環(huán)境溫度為一40～40℃，當工作環(huán)境溫度低于O℃時，啟動前潤滑油_加熱到O℃以上，或采用低凝固點的潤滑油t減速器可正、反雙向運轉。

二、型號、中心距、傳動比、標記
2．1型號
（1）KWU型一蝸桿在蝸輪之下的錐面包絡圓柱蝸桿減速器；
（2）KWS型一蝸桿在蝸輪之側的錐面包絡圓柱蝸桿減速器-
（3）KWO型一蝸桿在蝸輪之上的錐面包絡圓柱蝸桿減速器。
其中K一蝸桿為ZKl型，W一蝸桿減速速器，U一蝸桿在蝸輪之下，S一蝸桿在蝸輪之側，O一蝸桿在蝸輪之上。

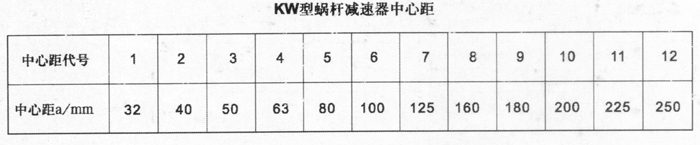

2.2 中心距

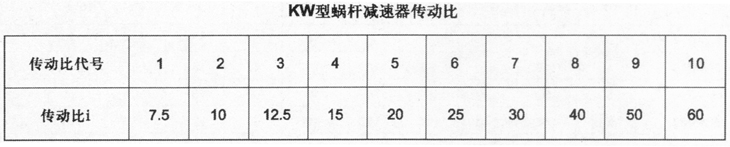

2.3 公稱傳動比

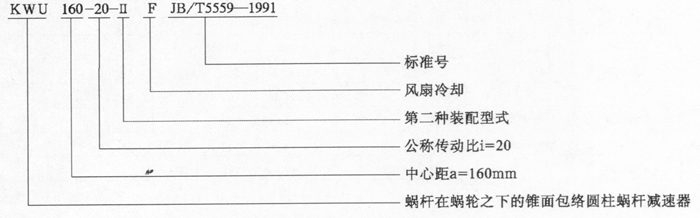

2.4 標記示例

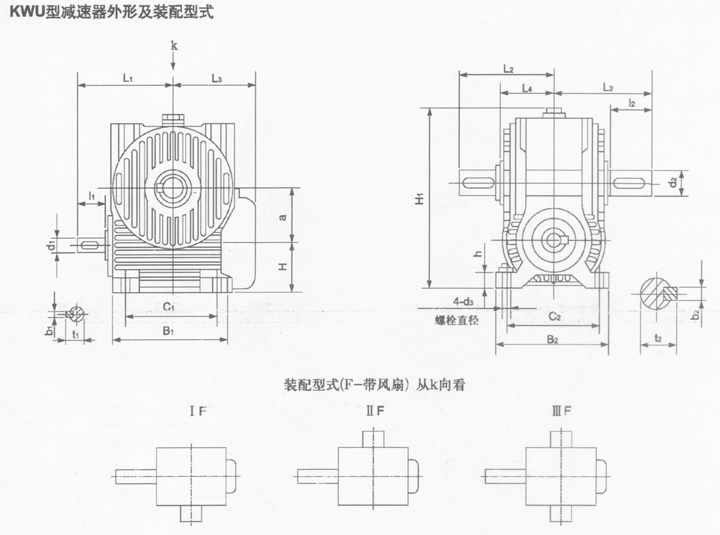

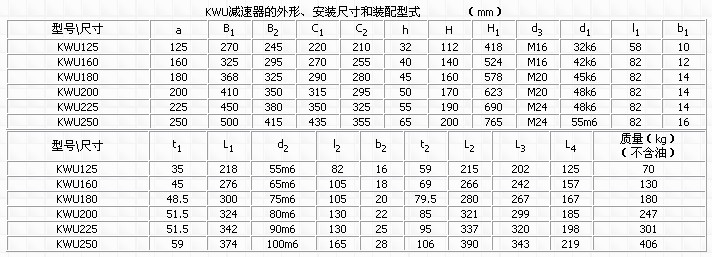

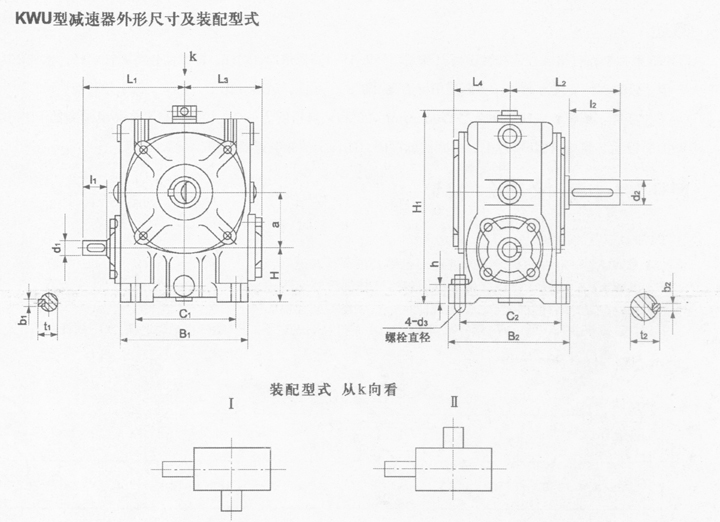

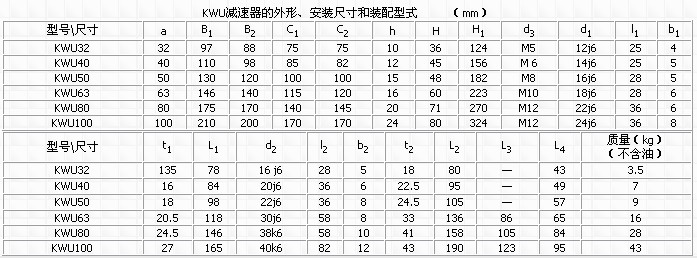

三、外形及安裝尺寸

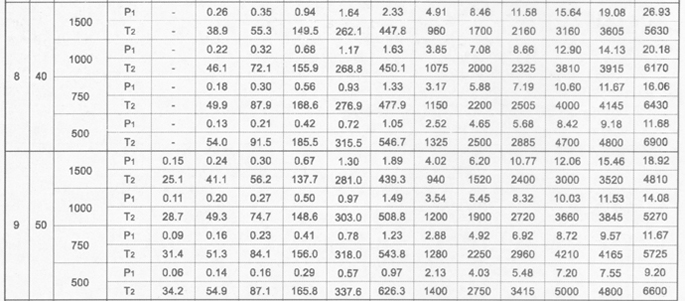

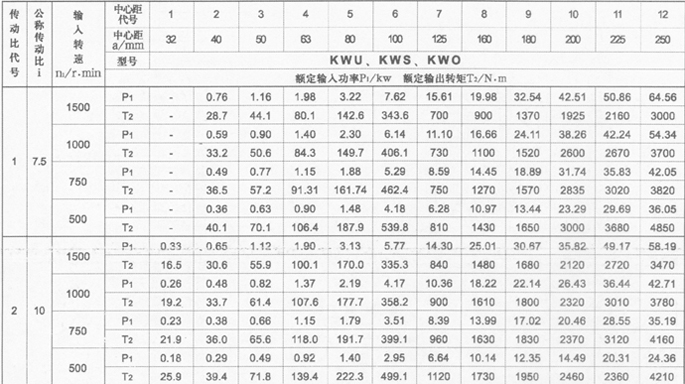

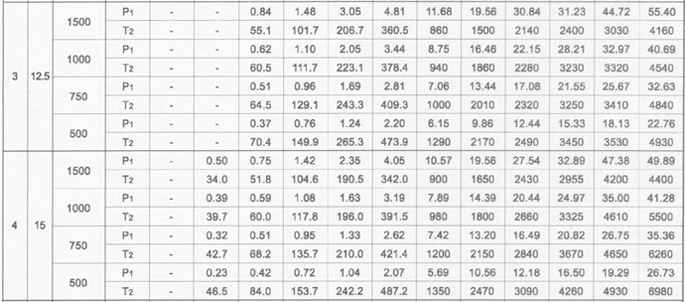

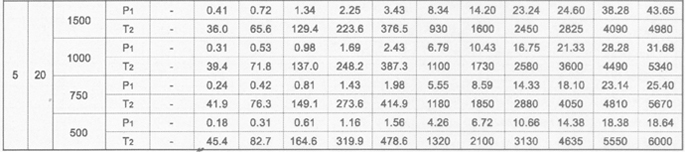

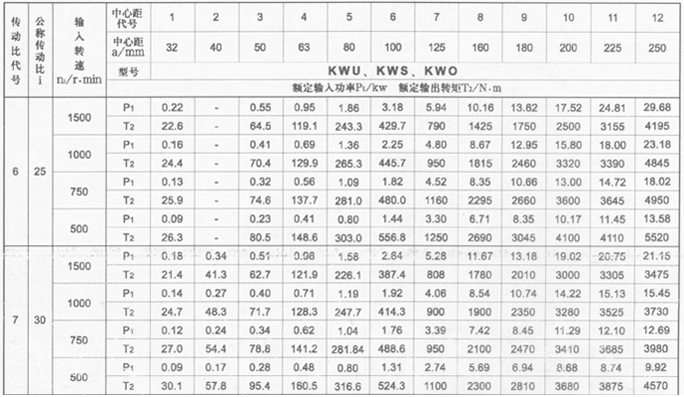

KW型蝸桿減速器額定輸入功率及額定輸出轉矩表
