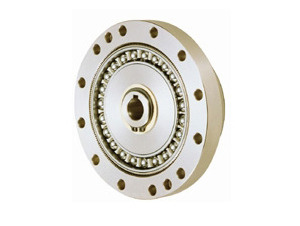

XB3-Ⅱ諧波減速器組件外形尺寸表

我公司_生產諧波減速機,諧波減速器。公司以雄厚的技術力量，大型_精良的生產加工設備，采用新工藝和_的檢測設備，成功開發了圓弧齒蝸輪、平面包絡、錐面包絡、圓柱齒輪、硬齒面、行星齒輪、擺線針輪、絲桿升降機等系列_產品。

產地：河北省滄州市吳橋

供應商：河北橋星減速機制造有限公司

電話：0317-7364606 傳真：0317-7369606

XB3-Ⅱ諧波減速器組件外形尺寸表詳細介紹

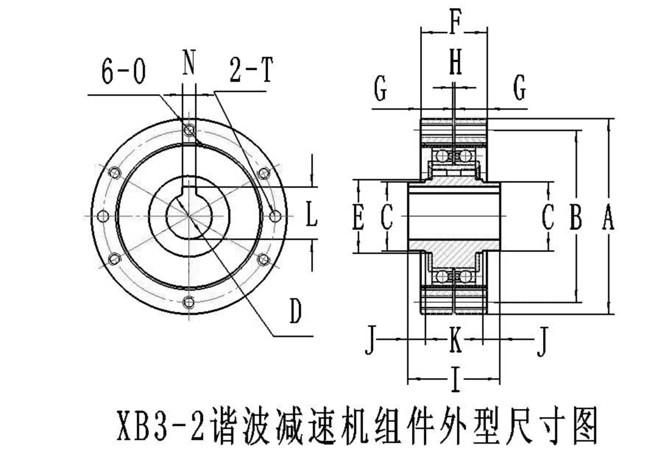

XB3-Ⅱ諧波減速機組件外形尺寸表

機型	速比	A	B	C	D	E	F	G	H	I	J	K	N	L	O	T	凸輪支撐軸承
		g7		JS6	H7
25	41 50 63	40	34	10	6	11	15	7	1	24	4	16	2	7	M3	3	100 10x26x8
32	52 64 80	50	43	15	10	16	18	8.5	1	28	4.5	19	3	11.4	M3	3	102 15x32x9
40	80 100	60	51	17	12	19	20	9.5	1	32	5	22	4	13.8	M4	4	103 17x35x10
50	80 84 100 120 125	70	62	20	12	23	25	12	1	38	8.25	21.5	4	13.8	M4	4	104 20x42x12
60	100 120 125	85	75	30	20	32	29	14	1	40	7.5	25	6	22.8	M5	5	106 30x55x13
63	80 160	87	77	30	20	35	29	14	1	40	7	26	6	22.8	M5	5	106 30x55x13
80	80 100 135 160 200 260	115	100	40	30	46	37	18	1	50	10	30	8	33.3	M6	6	108 40x68x15
100	84 100 125 168 200	135	120	50	35	56	43	21	1	68	12	44	10	38.3	M8	8	110 50x80x16
120	80 100 120 150 160 200	170	150	60	40	68	53	26	1	78	12	54	12	43.3	M10	10	112 60x95x18
140	88 93 100 140 175 200	195	170	65	45	74	61	30	1	83	13	57	14	48.8	M12	10	113 65x100x18
160	80 100 135 160 200	220	195	70	50	80	71	35	1	87	14	59	14	53.8	M12	12	114 70x110x20
175	87 110 125 145 165 220	245	218	80	55	90	77	38	1	102	14	74	16	59.3	M14	14	116 80x125x22
200	80 100 125 168 200 255	270	240	90	65	100	83	41	1	106	16	74	18	69.4	M16	16	118 90x140x24
250	80 120 150 200 242 308	330	295	110	80	120	101	50	1	130	19	92	22	85.4	M20	20	122 110x170x28
