一、概述
    鋁合金微型蝸桿減速機（RV減速機）是我公司減速機研究所研制的新一代實用型產品，該產品符合Q／JF01—1999標準，按_新_標準設計。采用新工藝，新材料生產，吸收了國外_技術并加以創新，使其整機性能優于國內同類型產品。

    本產品適用于食品、皮革、紡織、玻璃、陶瓷、醫療、化工、輕工等機械設備的減速傳動，是現代化傳動系統實現單機傳動及生產流水線上實現機電一體化的_選擇。

二、特點
1、方箱外形、_鋁合金壓鑄造箱體，美觀大方。
2、散熱性能優良、承載能力大。
3、多面安裝、空心輸出軸結構，另配有各種輸入、輸出方式，并能方便的與其他機械組合，適應性強。
4、傳動平穩、寧靜無噪音、安全可靠、效率高。
5、機型小巧、結構緊湊、體積小、重量輕、節省安裝空間。

三、型號、中心距、速比、標記
1、型號、中心距

2．型式：

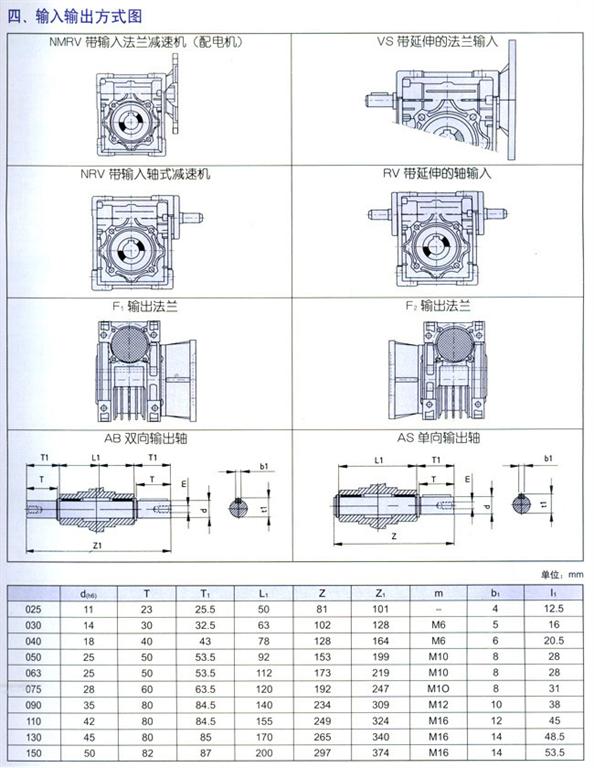

輸入型式分為孔輸入、軸輸入、帶延伸的軸輸入、帶延伸的法蘭輸入四種，輸出形式分為孔輸出、單向軸輸出、雙向軸輸出、法蘭輸出四種。

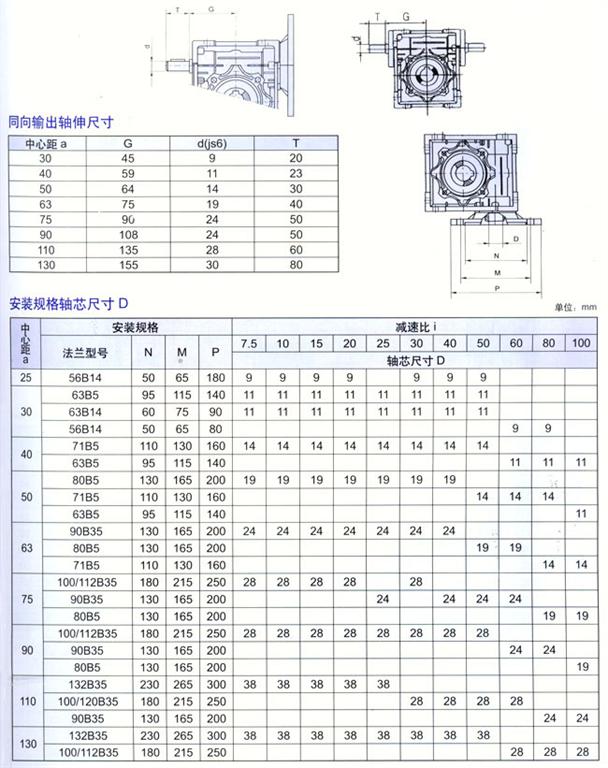

F…（1～2）帶輸出法蘭。V5配同向輸入軸。AS配單向輸出軸。AB配雙向輸出軸（見圖1）。
3、減速機單機速比：有7.5、10、15、20、25、30、40、50、60、80、100。
4．聯體方式：

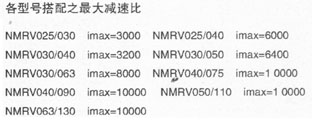

見113、1 14頁（速比大于100～10000選用）

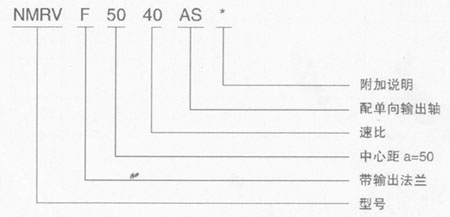

5.標記示例

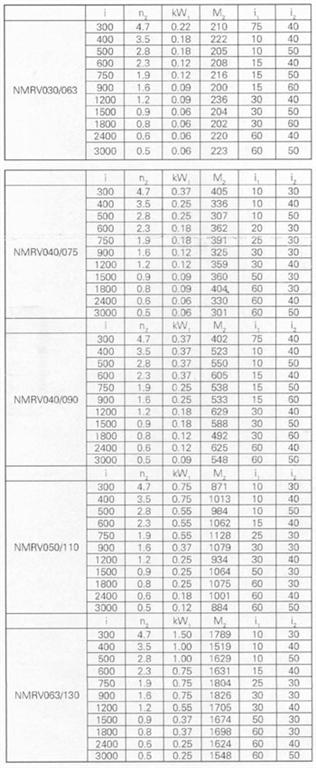

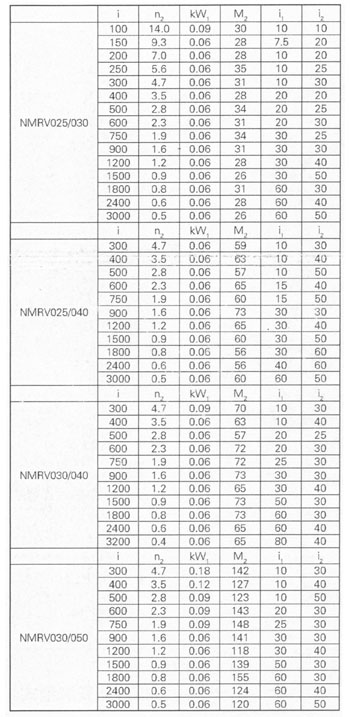

十、NMRV雙蝸輪減速機參數表

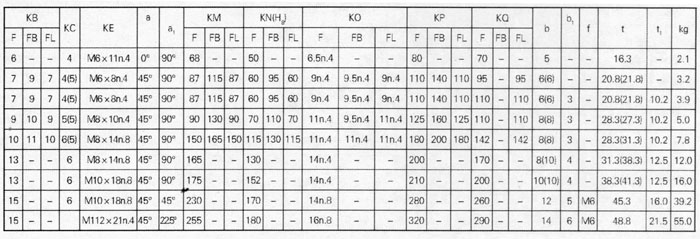

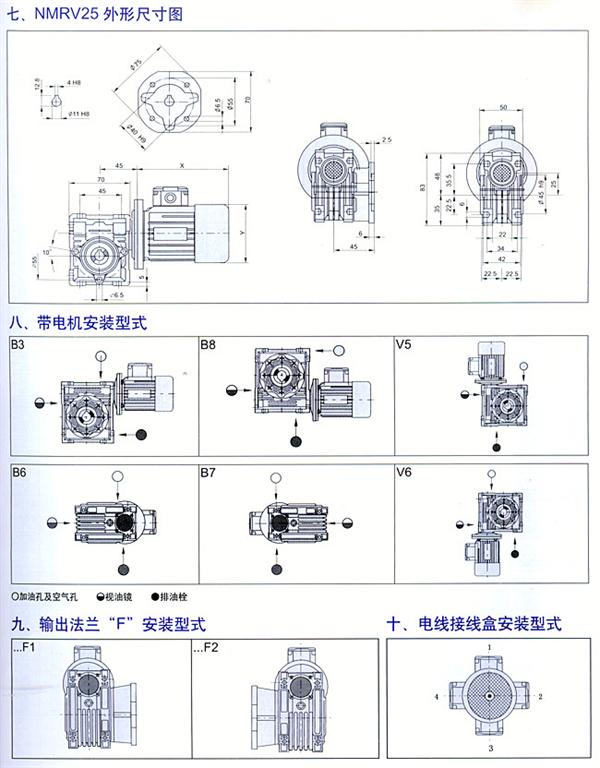

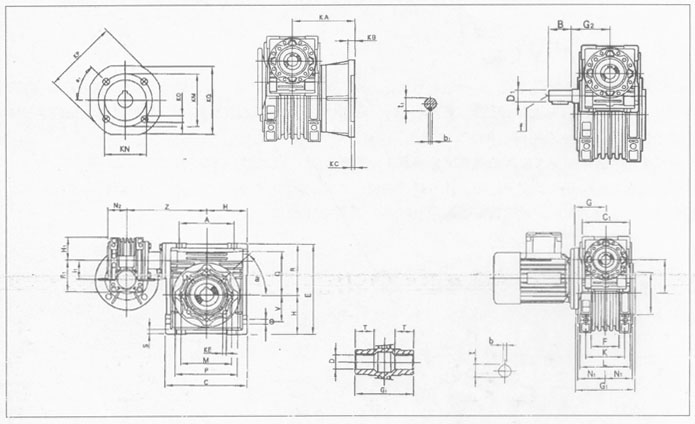

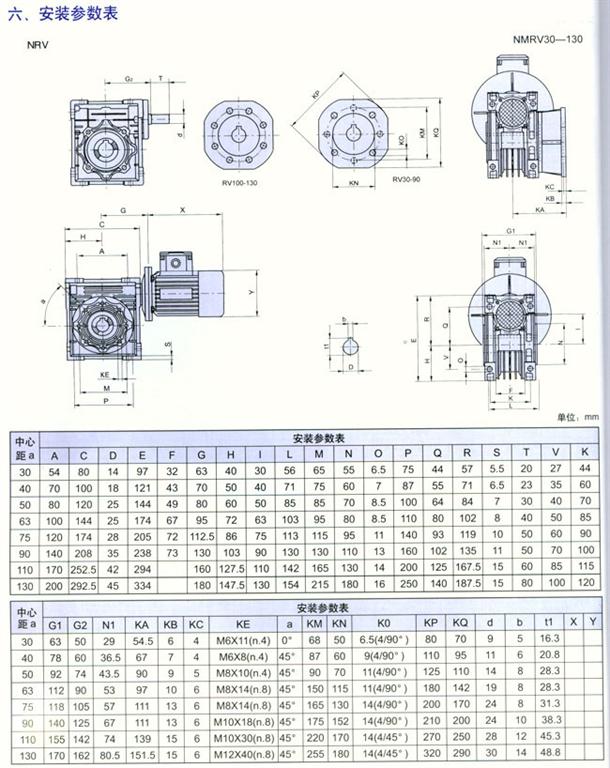

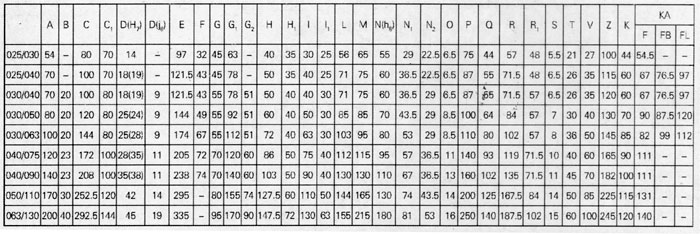

十一、組合外形及安裝尺寸
