當前位置：首頁>產品>聯軸器>彈性柱銷齒式聯軸器(GB5015-85)

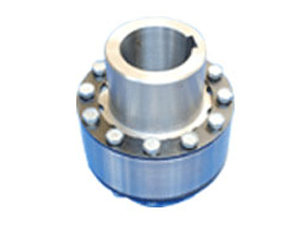

彈性柱銷齒式聯軸器(GB5015-85)

齒式聯軸器簡稱聯軸器，主要適用于連接伺服電機、步進電機、一般常用電機、旋轉編碼器和滾珠絲桿等。廣泛應用于數控加工機床、電子制造設備、紡織機械、印刷機械、包裝機械、塑料機械、工程機械、工業機器人、自動裝置等領域。

產地：河北省滄州市吳橋

供應商：河北橋星減速機制造有限公司

電話：0317-7364606 傳真：0317-7369606

彈性柱銷齒式聯軸器(GB5015-85)詳細介紹

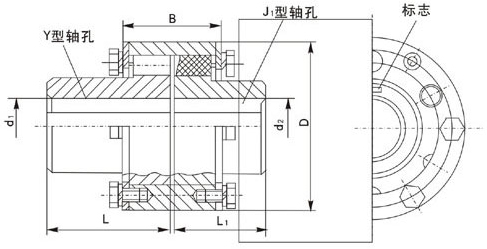

ZL型彈性柱銷齒式聯軸器
ZL型彈性柱銷齒式聯軸器主要參數

型號	許用轉矩 m 9 /N·m	需用轉速 n/（r·min -4 ）	軸孔直徑 d 1 /mm、d 2 /mm	軸孔長度		D/mm	B/mm	質量/kg	轉動慣量/kg·m 2	許用相對位移
				Y型	J 1 型					軸向/mm	徑向/mm	角向
				L 1 /mm	L 1 /mm
ZL1	100	4000	12 14	32	27	76	42	0.86	0.0004	±1.5	0.3	0°30″
			16 18 19	42	30
			20 22 24	52	38
ZL2	250	4000	16 18 19	42	30	92	50	3.23	0.003	±1.5	0.3	0°30″
			20 22 24	52	38
			25 28	62	44
			30 32	82	60
ZL3	630	4000	25 28	62	44	118	69	6.57	0.011	±1.5	0.3	0°30″
			30 32 35 38	82	60
			40 42	112	84
ZL4	1600	4000	40 42 45 48 50 55 56	112	84	158	59	14.8	0.046	±1.5	0.4	0°30″
			60	142	107
ZL5	4000	4000	50 55 56	112	84	192	89	24.8	0.114	±1.5	0.4	0°30″
			60 63 65 70 71 75	142	107
			80	172	132
ZL6	6300	3300	60 63 65 70 71 75	142	107	230	111	42.5	0.28	±1.5	0.4	0°30″
			80 85 90 95	172	132
ZL7	10000	2900	70 71 75	142	107	260	113	66.3	0.56	±1.5	0.4	0°30″
			80 85 90 95	172	132
			100 110	212	167
ZL8	16000	2500	80 85 90 95	172	132	300	136	107.3	1.21	±2.5	0.6	0°30″
			100 110 120 125	212	167
			130	252	202
ZL9	25000	2300	90 95	172	132	335	149	140.9	1.98	±2.5	0.6	0°30″
			100 110 120 125	212	167
			130 140 150	252	202
ZL10	31500	2100	100 110 120 125	212	167	355	151	180.9	2.85	±2.5	0.6	0°30″
			130 140 150	252	202
			160 170	302	242
ZL11	40000	2000	110 120 125	212	167	380	170	219.3	3.9	±2.5	0.6	0°30″
			130 140 150	252	202
			160 170 180	302	242
ZL12	63000	1700	130 140 150	352	202	445	183	371.4	9.2	±2.5	0.6	0°30″
			160 170 180	302	242
			190 200	352	282
ZL13	100000	1500	150	252	202	515	218	470	15.6	±2.5	0.6	0°30″
			160 170 180	302	242
			190 200 220	352	282
			240	410	330
