當前位置：首頁>產品>擺線針輪減速機>WB系列鋁合金微型擺線針輪減速機

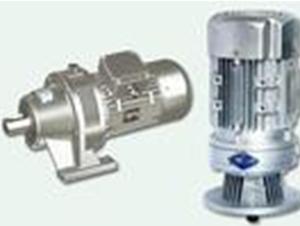

WB系列鋁合金微型擺線針輪減速機

行星擺線減速機由于結構原因，單級_小減速為3，_應該不_過10，傳動比大、傳動效率高、結構緊湊、體積小、重量輕、故障少、壽命長、運轉平穩可靠、裝方便、容易維修。

產地：河北省滄州市吳橋

供應商：河北橋星減速機制造有限公司

電話：0317-7364606 傳真：0317-7369606

WB系列鋁合金微型擺線針輪減速機詳細介紹

采用高壓壓鑄鋁合金外殼，采用新的加工工藝，提高了工件密度，產品內在的質量_，體積更小，重量更輕，外觀更美。全部使用潤滑脂潤滑，不易漏油，用戶可根據需要在_角度，方向安裝使用。
單級減速機型號：WB65、WB85、WB100、WB120、WB150
減速比有9、11、17、21、23、29、35、43、47、59、71
雙級減速機型號：WBE1065、WBE1285、WBE1510
減速比有121、187、289、385、473、595、731、989、1225、1849
機座：立式機座、立式派生機座、臥式機座。
輸入轉速：1500r/min
輸出轉速：單級167、136、88、71、65、52、43、35、32、25、21。
雙級12.4、8、5.2、3.9、3.2、2.5、2、1.5、1.2、0.8。
輸入轉速：1000r/min
輸出轉速：單級111、91、59、43、34、29、23、21、17、14。
雙級8.2、5.3、3.4、2.6、2.6、1.7、1.4、1、0.8、0.5。
單級減速機配制的電機功率（瓦W）：60~750W
WB65交流三相電機：60W、90W、120W
交流單相電機：40W、60W、90W
SZ型直流伺服電機：50W
WB85交流三相電機：90W、120W、180W、250W
交流單相電機：90W、120W
SZ型直流伺服電機80W、123W、185W
WB100交流三相電機：180W、250W、370W、550W、750W
交流單相電機：180W、250W、370W、550W
SZ型直流伺服電機185W、355W
雙級減速機配制的電機功率（瓦W）：60~550W
WB1065交流三相電機：60W、90W、120W
交流單相電機：40W、60W、90W
SZ型直流伺服電機：50
WB1285交流三相電機：90W、120W、180W、250W
交流單相電機：90W、120W
SZ型直流伺服電機：80W、123W、185W。
WB1510交流三相電機：180W、250W、370W、550W
交流單相電機：180W、250W、370W、550W
SZ型直流伺服電機：185W、355W
實際要求的輸出扭矩（牛頓。米N.M）：
單級：25、50、100、150、250
雙級：150、260、300
三、單級減速機型號規格表

機型號

電動機功率

減速比

輸出許用扭矩（N-m）

交流三相電機

交流單相電機

Z型直流電機

SZ型直流伺服電機

○

●

○

●

120

●

○

●

120

123

○

●

180

○

●

250

●

100

180

200

185

○

●

100

250

○

●

370

355

○

●

550

●

750

●

120

370

355

○

●

150

550

○

●

750

●

150

750

○

●

250

1100

○

●

1500

●

輸出轉速（r/min）

輸入轉速（1500r/min）

167

136

輸入轉速（1000r/min）

111

四、雙級減速機規格表

機型號	電動機功率				減速比（各數值可開被開根）										輸出許用扭矩（N-m）
機型號	交流三相電機	交流單相電機	Z型直流電機	SZ型直流伺服電機	121	187	289	385	473	595	731	989	1225	1849	輸出許用扭矩（N-m）
1065	60	40			○	○	○	○	●	△	△	△	△		150
	90	60	50	50	○	○	○	●	△	△	△
	120	90			●	●	●	△	△	△
1285	90	90		80	○	○	○	●	●	△	△	△	△	△	260
	120	120		123	○	○	●	●	△	△	△
	180			185	○	●	●	△	△	△
	250				●	●	△	△	△
1510	180	180		185	○	○	○	●	●	△	△	△	△	△	300
	250	250			○	○	●	△	△	△
	370	370		355	○	●	△	△	△
	550	550			●	△	△	△
輸出轉速（r/min）	輸入轉速（1500r/min）				12.4	8	5.2	3.9	3.2	2.5	2	1.5	1.2	0.8
	輸入轉速（1000r/min）				8.2	5.3	3.4	2.6	2.6	1.7	1.4	1	0.8	0.5

五、選型說明：
一、根據機型號大小不同，在同一機型中不同減速比所選用的電機功率也不同。表中列出了根據不同減速比所相應電機功率。
二、表中列有各機型號減速機輸出許用扭矩。選用時，實際工作扭矩應小于本系列減速機許用扭矩，_瞬時負荷和啟動負荷應小于本系列減速機額定負荷的160%。
三、表中標“●”者，可以使用電機全容量。但使用啟動頻繁或沖擊大的負荷時，應選用標“○”者。標“△”者應在輸出軸上裝有卸荷安全裝置，以防止減速機受力矩過大而損壞。

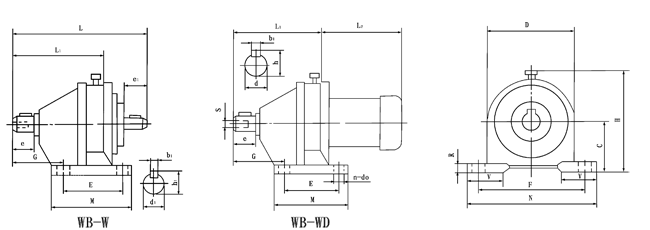

WB、WBD型臥式單級微型擺線減速機外型及安裝尺寸

機型	外形尺寸						安裝尺寸									輸入軸				輸出軸				重量
機型	H	M	N	D	L	L1	C	G	R	E	F	S	v	n	d0	b1	h1	d1	e1	b	h	d	e	帶D	不帶D
65	120	90	150	110	135	95	60	45	8	60	130	M4	25	45	7	3	11	10	16	4	13.5	12	20	7	5
85	140	100	175	127	148	110	70	53	10	70	150	M5	30	4	9	3	13	12	16	5	16	14	23	9	6
100	155	110	185	145	174	130	80	63	12	80	160	M6	32	4	9	4	15.6	14	20	6	20.5	18	25	13	9
120	190	120	185	188	215	165	100	93	15	90	150	M8	35	4	11	5	17	15	22	8	33	30	35	18	14
150	235	160	250	210	260	200	120	115	18	120	210	M8	50	4	15	6	22	20	30	10	38.5	35	55	35	20

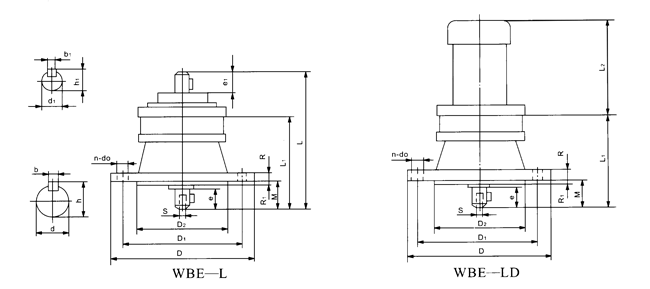

WBL、WBLD型立式單級微型擺線針輪減速機外型及安裝尺寸

機型	外形尺寸				安裝尺寸								輸入軸				輸出軸				重量
機型	D	L1	L	L2	D1	n	d0	R	R1	M	D2	S	b1	h1	d1	e1	b	h	d	e	帶D	不帶D
65	120	95	135	視電機尺寸決定	100	4	7	8	2.5	24	65	M4	3	11	10	16	4	13.5	12	20	6.5	4.5
85	140	110	148		120	4	9	9	2.5	27	85	M5	3	13	12	16	5	16	14	23	8.5	4.5
100	160	130	174		134	4	9	10	3	30	100	M6	4	15.6	14	20	6	20.5	18	25	12	8
120	190	165	215		160	4	11	10	3	39	140	M8	5	17	15	22	8	33	30	35	17	13
150	230	200	260		200	6	11	14	4	60	170	M8	6	22	20	30	10	38.5	35	55	35	20

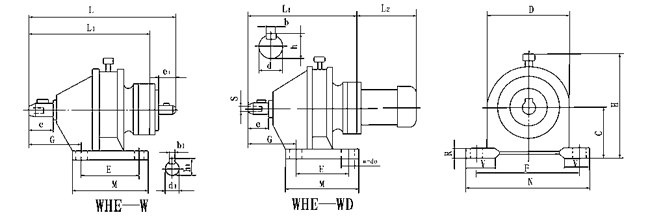

WBE、WBED型立式單級微型擺線針輪減速機外型及安裝尺寸

機型	外形尺寸						安裝尺寸									輸入軸				軸出軸				重量
機型	H	M	N	D	L	L1	C	G	R	E	F	S	v	n	d0	b1	h1	d1	e1	b	h	d	e	帶D	不帶D
1065	155	110	185	145	225	185	80	63	12	80	160	M6	32	4	9	3	11	10	16	6	20.5	18	25	15.5	13.5
1285	190	120	185	168	268	230	100	93	15	90	150	M8	35	4	11	3	13	12	16	8	33	30	35	20	16
1510	235	250	250	210	325	295	120	115	18	120	210	M8	50	4	15	4	15.6	14	20	10	38.5	35	55	40	25

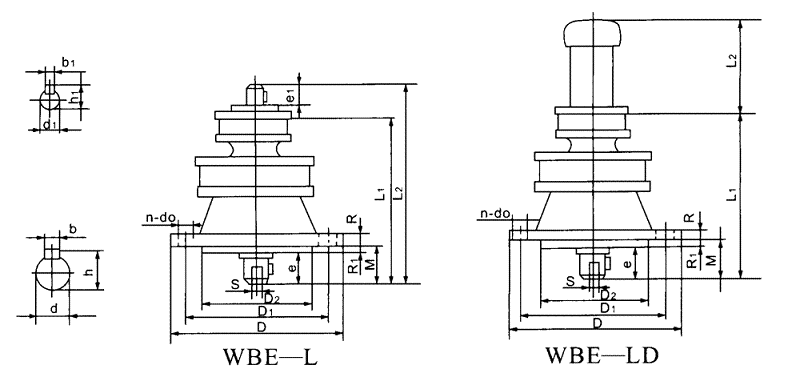

機型	外形尺寸			安裝尺寸								輸入軸				輸出軸				重量
機型	D	L1	L	D1	n	d0	R	R1	M	D2	S	b1	h1	d1	e1	b	h	d	e	帶D	不帶D
1065	160	185	220	134	4	9	10	3	30	100	M6	3	11	10	16	6	20.5	18	25	13.5	11.5
1285	190	230	268	160	4	11	10	3	39	140	M8	3	13	12	16	8	33	30	35	19.5	16.5
1510	230	295	325	200	6	11	14	4	60	170	M8	4	15.6	14	20	10	38.5	35	55	40	25
