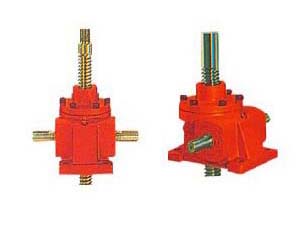

1.SWL蝸輪絲桿升降機結構型式。
1型---絲桿同時作旋轉運動和軸向移動，
2型---絲桿作旋轉運動，絲桿上的螺母作軸向移動。
2.SWL蝸輪絲桿升降機裝配形式。
升降機每種結構型式又分為兩種裝配形式，
A型----絲桿向上移動。
B型--絲桿向下移動。
A型--螺母向上移動。
B型--螺母向下移動。
3.絲桿頭部型式。
1型結構型式的絲桿頭部分為：I圓柱型、II法蘭型、III螺紋型和IV扁頭型四種型式。
2型結構型式的絲桿頭部分為：I圓柱型和III螺紋型兩種型式。
4.傳動比。
升降機分為兩種傳動比，即普通P和慢速M(fèi)。
5.絲桿的防護。
1型升降機的防護分為：基本型、防旋轉型F和帶防護罩型Z。
2型升降機絲桿的防護分為：基本型、帶防護罩型Z。

三、SWL蝸輪絲桿升降機訂貨說明。
1.訂貨時請按產品的型號格式寫清楚產品型號包括提升力的規格、普通或慢速、結構型式、裝配方式、絲桿頭部型式、行程、附加要求等等。
2.對附加要求中的防轉裝置，雙導向套、防護罩的結構型式及防護罩的尺寸，及其他不明確的技術問題，請咨詢我公司。
3.SWL系列絲桿升降機為 原國標QWL系列。

四、升降機的選型說明。
根據絲桿行程和提升負荷，找出所需的升降機型號，再查提升力和提升速度表，校核提升速度是否滿足要求。
例： 已知提升負荷為F=20KN，絲桿行程=400，提升速度V=0.65m/min，式求所需的升降機。
根據F=20KN,絲桿行程=400mm，選擇SWL5升降機，再查提升力和提升速度表核對SWL5升降機在20KN負荷下只允許0.526m/min的速度，只有重選大型號的升降機。再查提升和提升力速度表得知SWL10在20KN負荷允許提升速度為1.44m/min而滿足要求。
